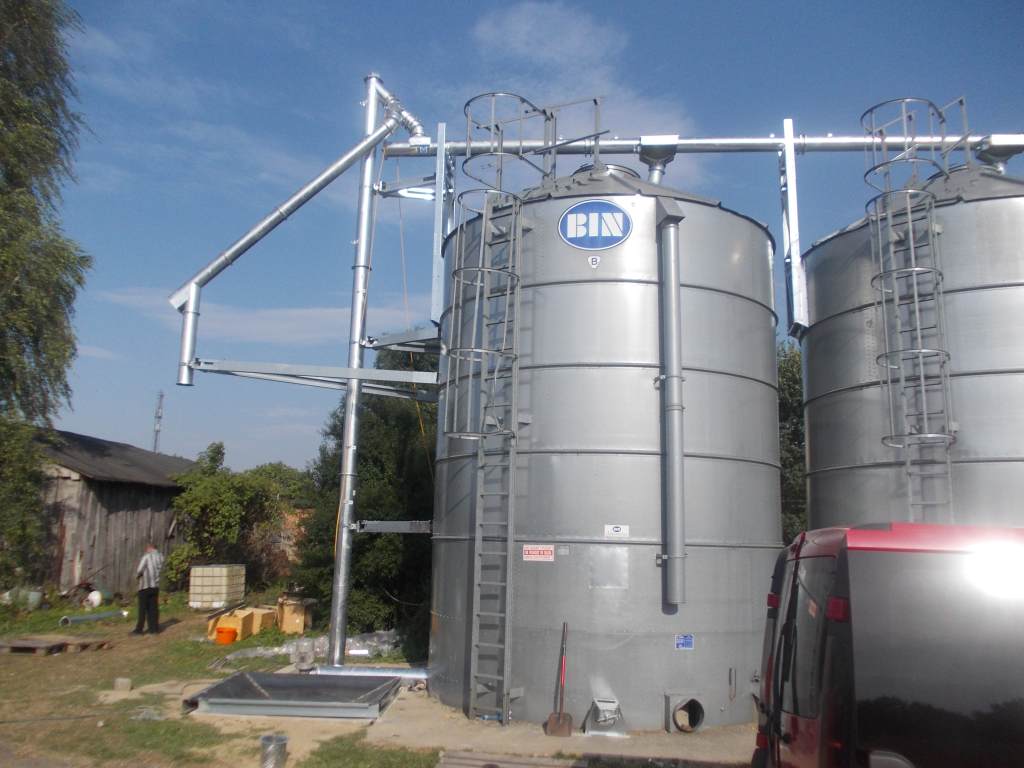

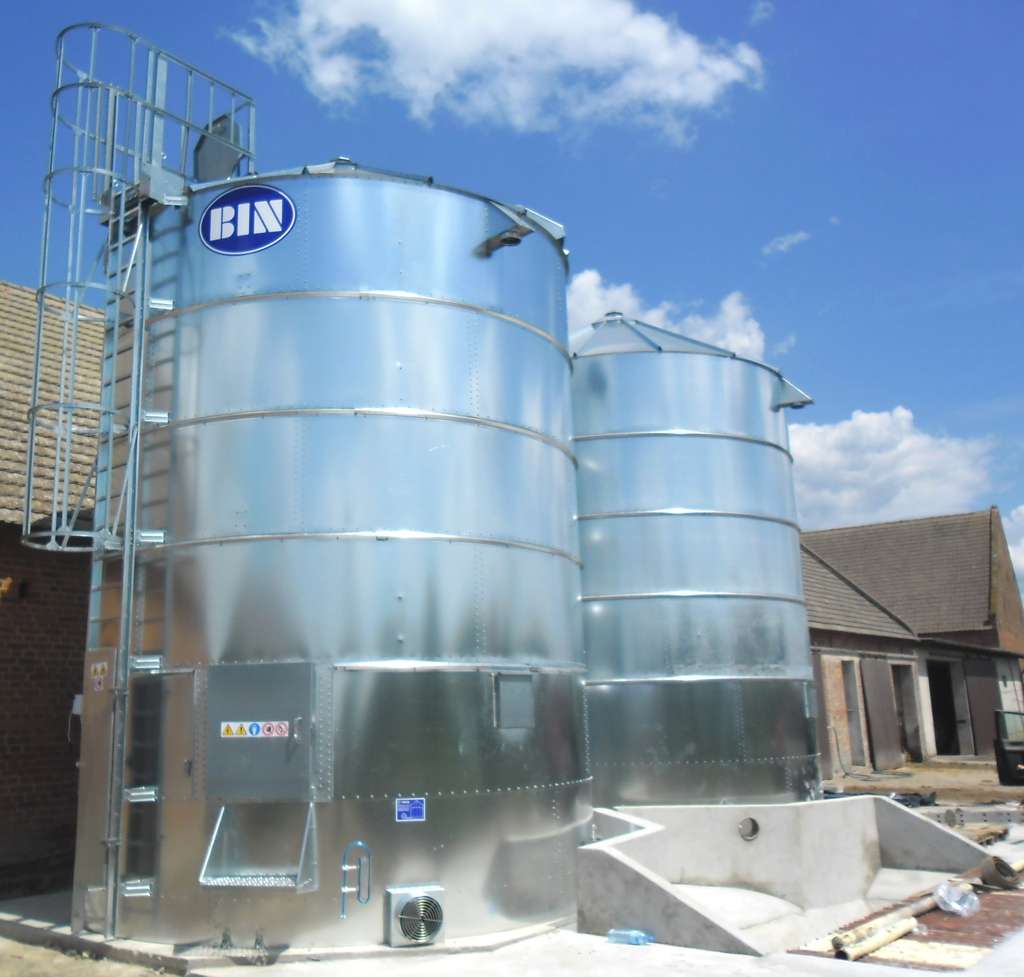

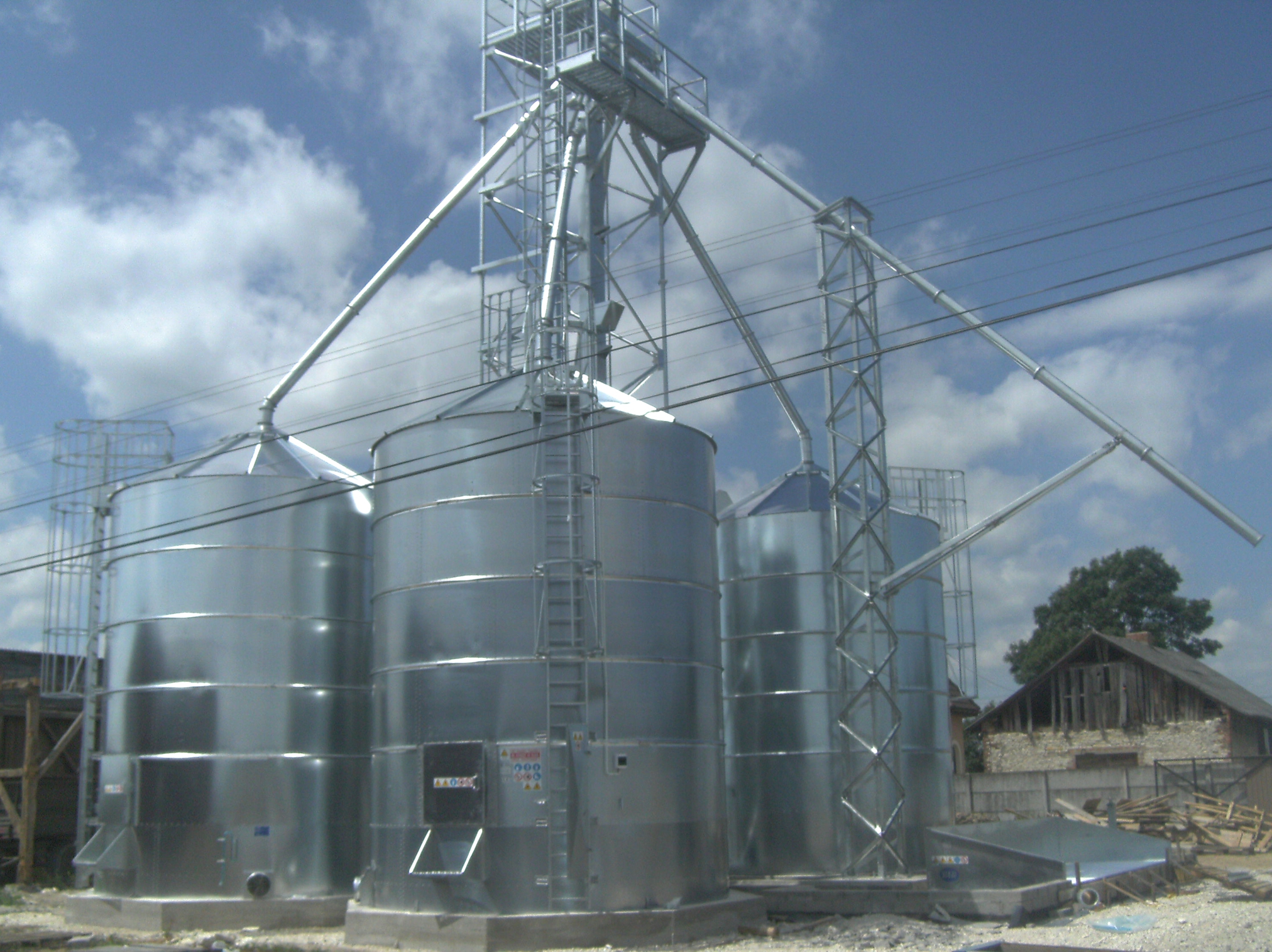

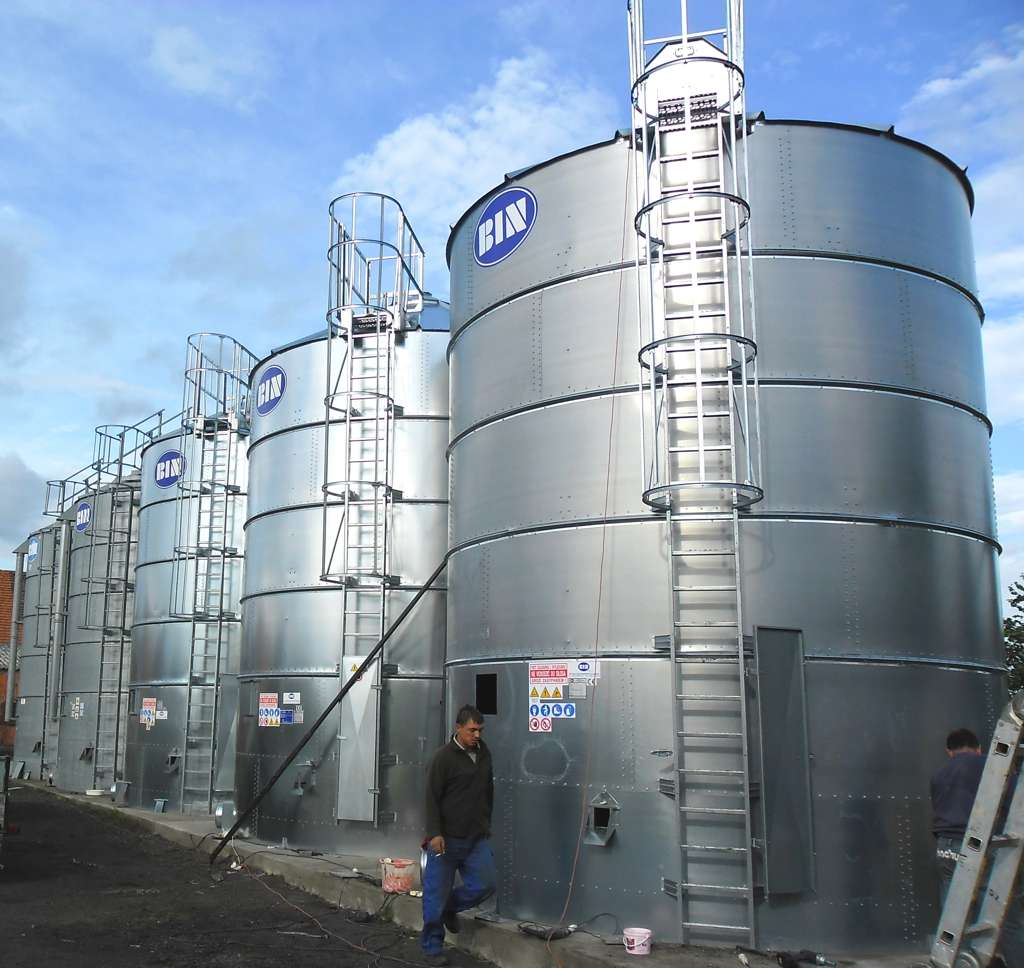

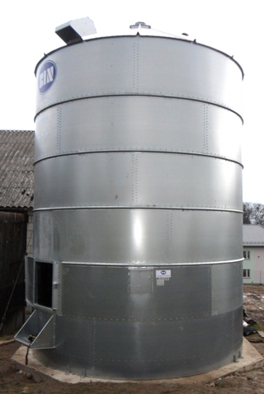

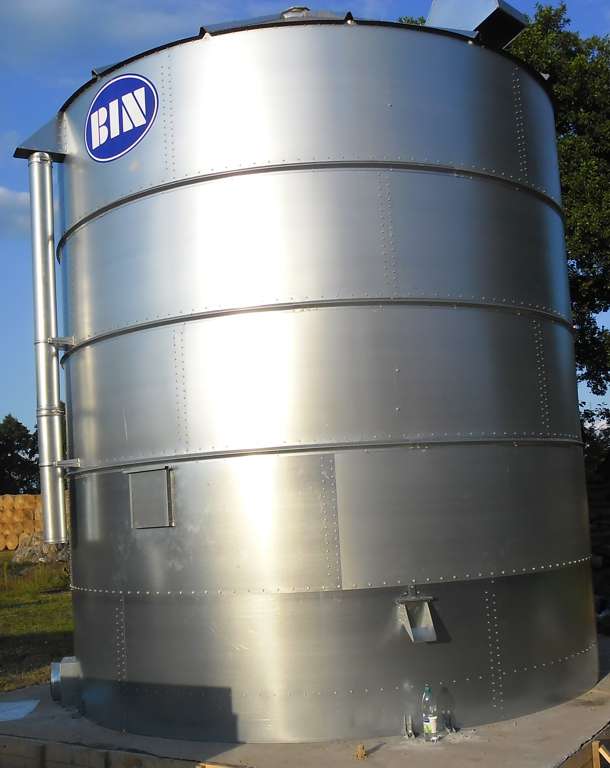

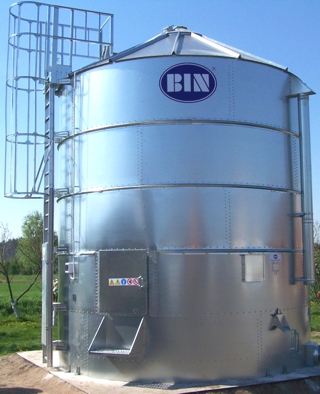

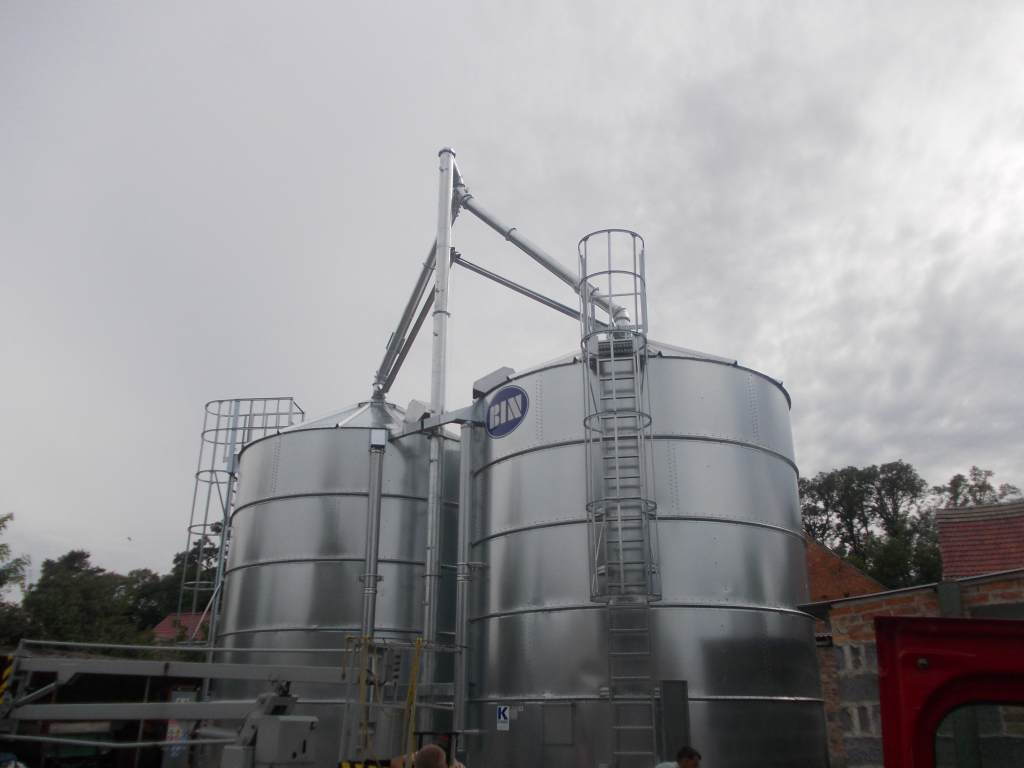

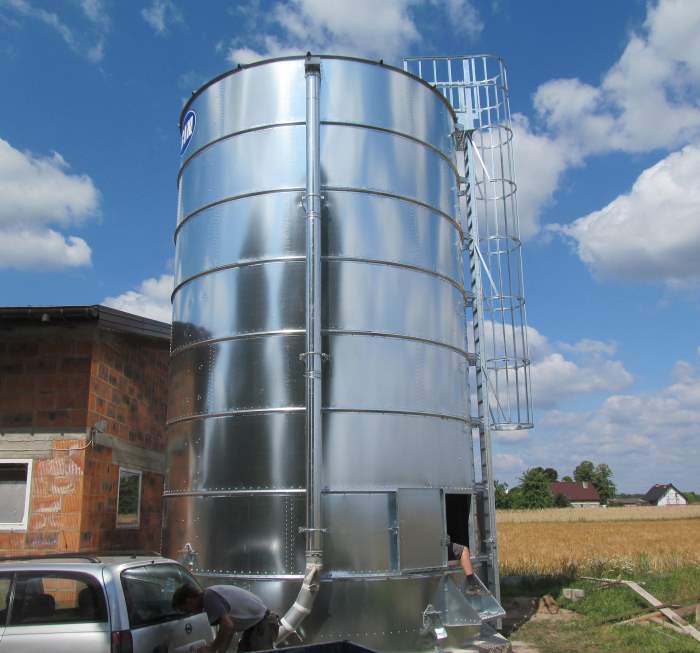

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN60 o średnicy 4,46m i ładowności od 57,7t do 91t

bin60


Dane techniczne silosów typu BIN60:

model

NBIN60

NBIN60R

NBIN60W

NBIN60WR

NBIN60WW

pojemność (objętość)

76,9m3

76,9m3

91,7m3

91,7m3

121,3m3

ładowność dla pszenicy o ciężarze 750kg/m3

57,7t

57,7t

68,8t

68,8t

91t

wysokość do wlotu załadunkowego

6,12m

6,12m

7,07m

7,07m

8,97m

średnica

4,46m

4,46m

4,46m

4,46m

4,46m

masa netto elementów silosu

1475kg

1516kg

1699kg

1741kg

2062kg

masa i ilość bloczków betonowych

144szt. (1339kg)

144szt. (1339kg)

144szt. (1339kg)

144szt. (1339kg)

144szt. (1339kg)

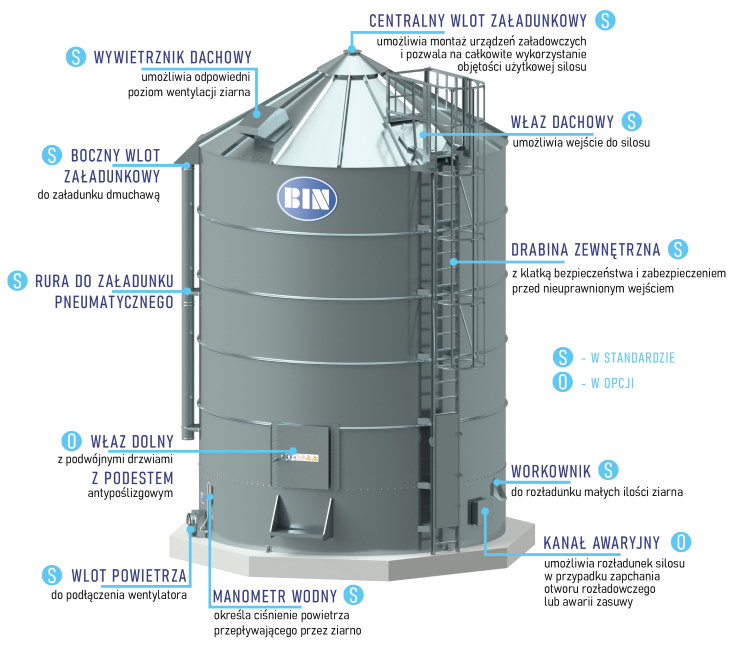

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • właz dachowy z osłonami
    • drabina zewnętrzna z klatką bezpieczeństwa i zabezpieczeniem przed nieuprawnionym wejściem
    • drabina wewnętrzna z klatką bezpieczeństwa
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym w silosie NBIN60WW
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • wlot powietrza do podłączenia wentylatora o średnicy 310mm
    • manometr wodny
    • wywietrznik dachowy 1szt.
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
    • boczny wlot załadunkowy w silosach NBIN60, NBIN60R, NBIN60W i NBIN60WR
    • rura załadunkowa do bocznego wlotu o długości 3m w silosach NBIN60 i NBIN60R i o długości 4m w silosach NBIN60W i NBIN60WR
    • workownik w silosach NBIN60, NBIN60R, NBIN60W i NBIN60WR
    • rura antydynamiczna workownika w silosach NBIN60W i NBIN60WR
    • rękaw rozładowczy w silosach NBIN60R i NBIN60WR
    • kanał awaryjny w silosie NBIN60WW

Wyposażenie opcjonalne:

  1. środki dostępu:
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym dla silosów, które nie mają go standardowo
    • pomost eksploatacyjny
  1. wentylacja:
    • wentylator tłoczący powietrze (polecany PPZ)
    • wentylator wyciągowy na dachu OWS250-10-200
    • sonda temperatury 4-punktowa dla silosów NBIN60 i NBIN60R, 6-punktowa dla silosów NBIN60W i NBIN60WR i 8-punktowa dla silosu NBIN60WW
    • nagrzewnica powietrza o mocy 4,5kW
  1. załadunek i rozładunek:

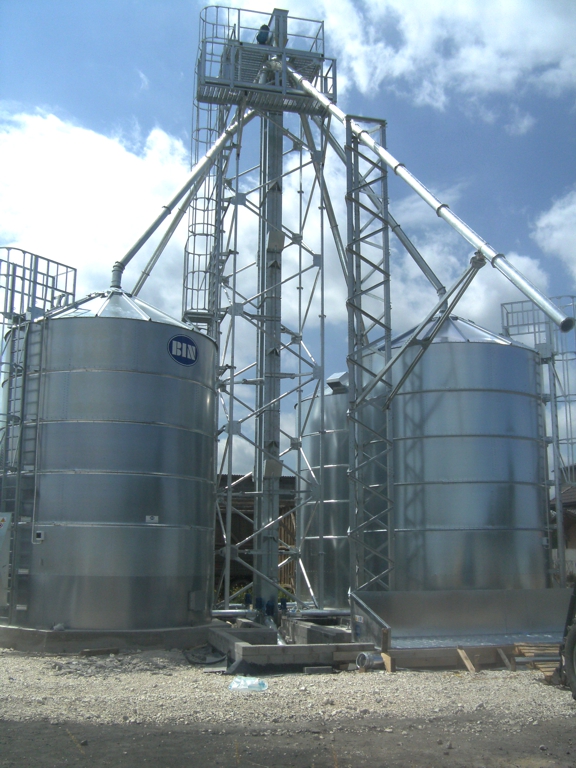

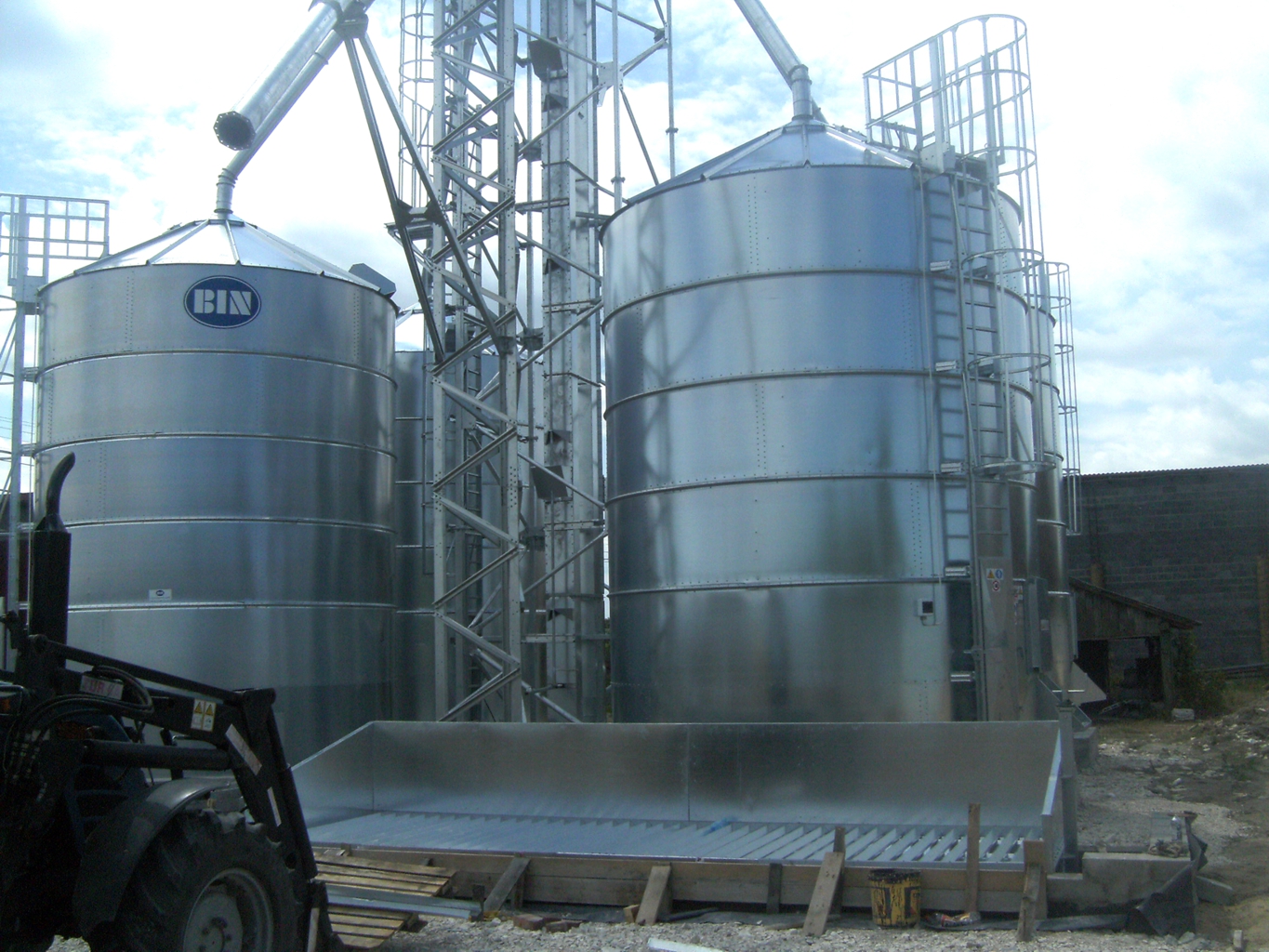

Zalecany sposób załadunku i rozładunku:

załadunek

rozładunek

dmuchawa do ziarna PPZ

workownik

przenośnik ślimakowy pionowy PS220-PN

uniwersalny przenośnik ślimakowy przez rękaw rozładowczy

przenośnik kubełkowy PK250

ślimakowy przenośnik podpodłogowy PS160 lub PS220 współpracujący z wybierakiem PSW60

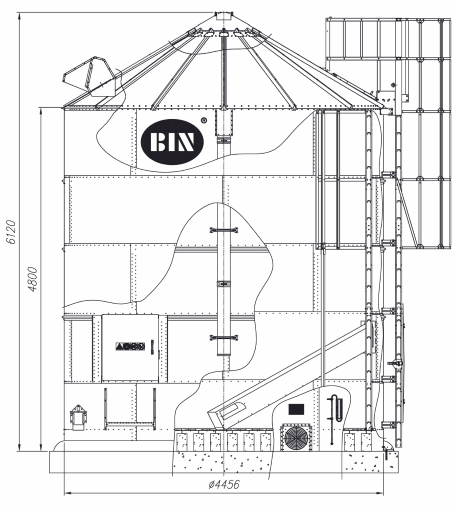

Rysunek techniczny silosu NBIN60R:

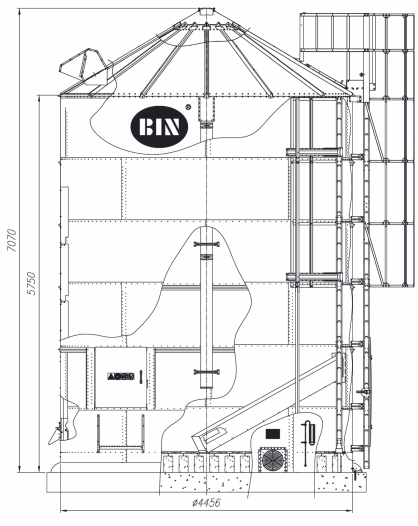

Rysunek techniczny silosu NBIN60WR:

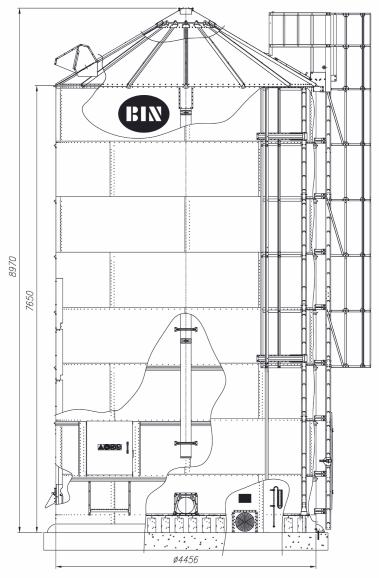

Rysunek techniczny silosu NBIN60WW:




Wytyczne do wykonania płyty fundamentowej pod silos typu BIN60:

typ silosu

BIN60

minimalna grubość płyty

30cm

minimalna klasa betonu

C20/25 (B25)

zbrojenie

stal żebrowana klasy A-III (B500SP)

podwójna siatka krzyżowo zbrojona

Φ12 co 25cm

otulina górna i dolna 5cm

siatki obrócone o 45°

ilość drenów (o)

1szt.
