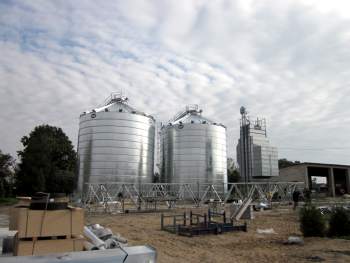

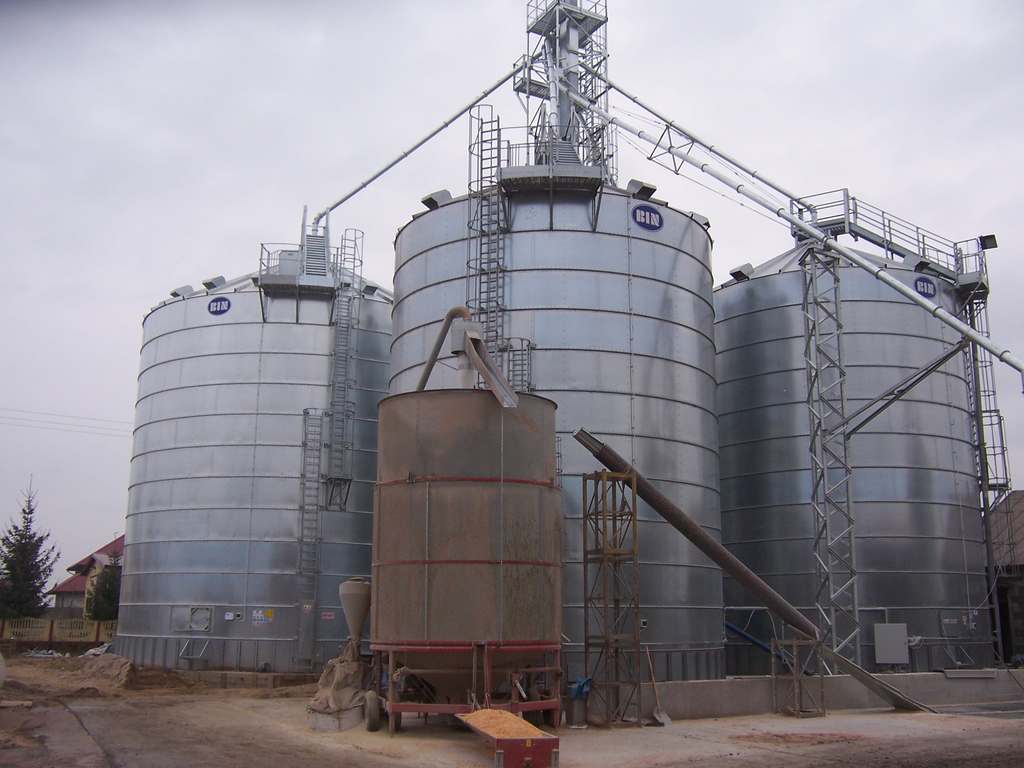

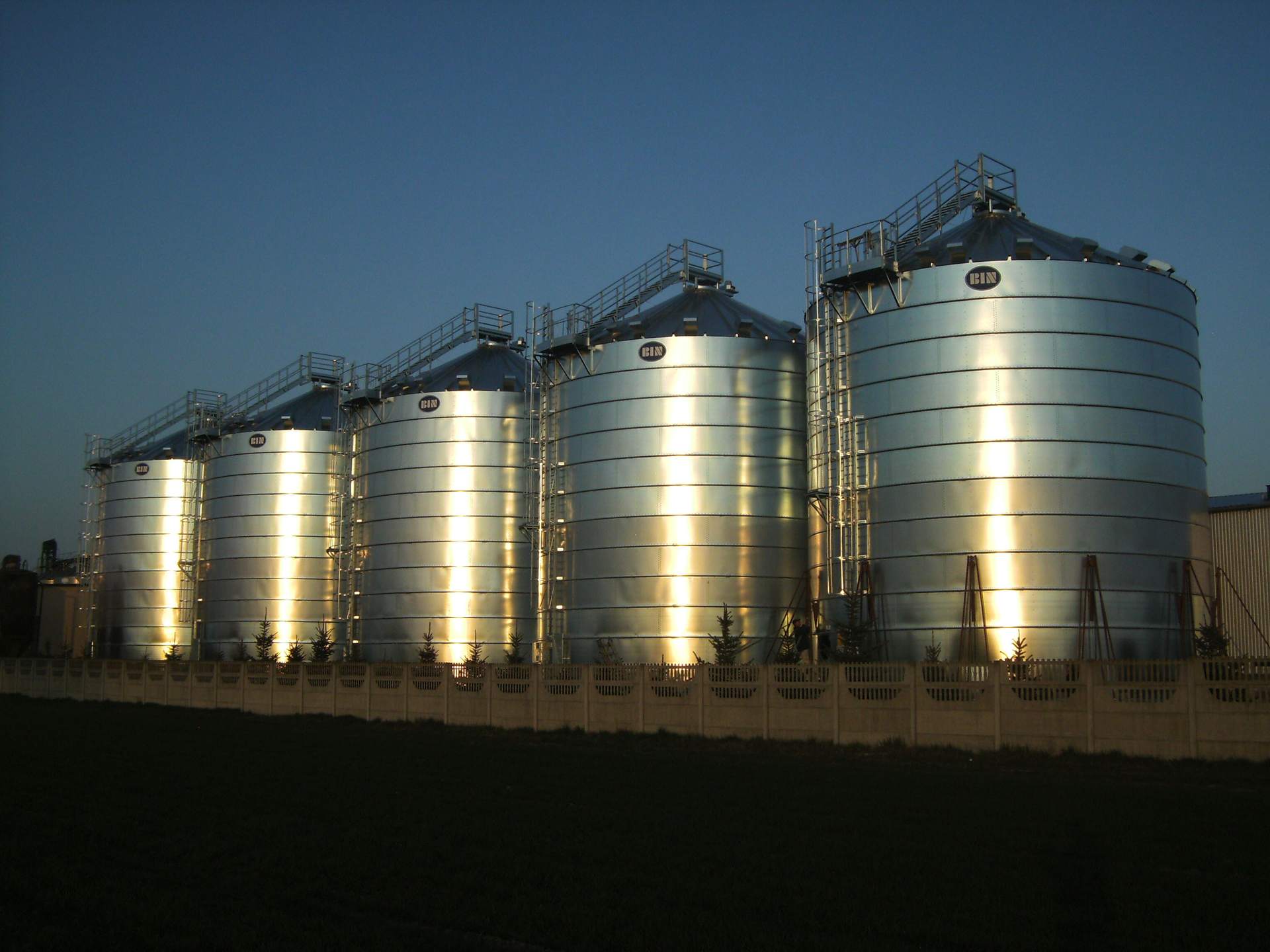

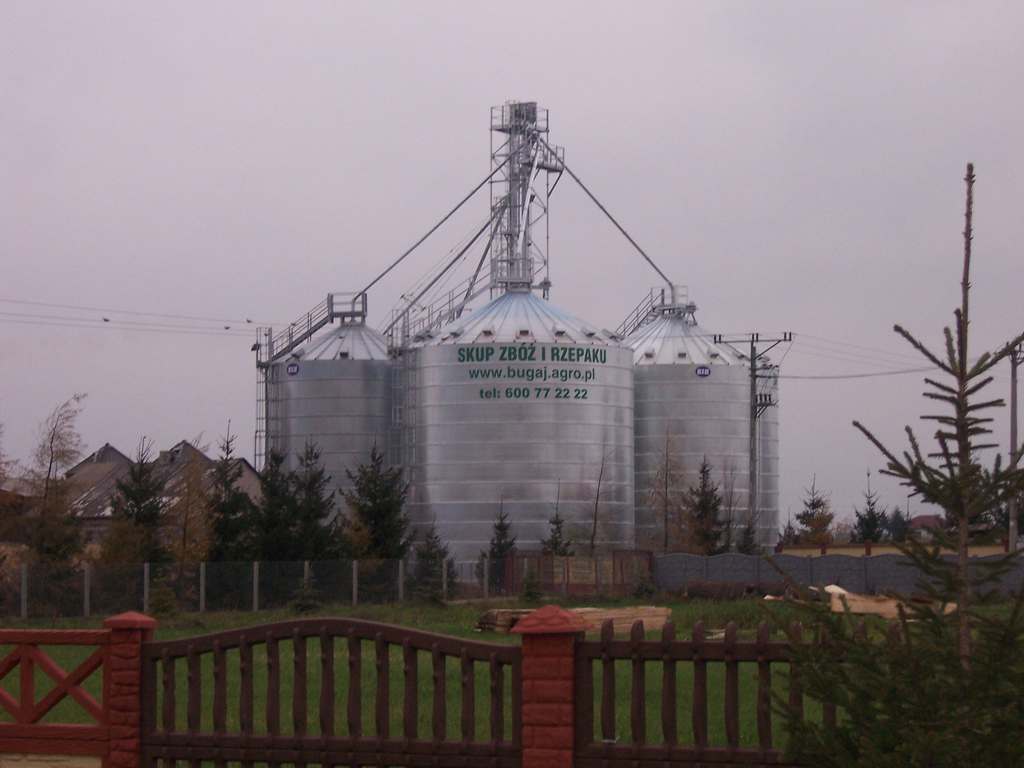

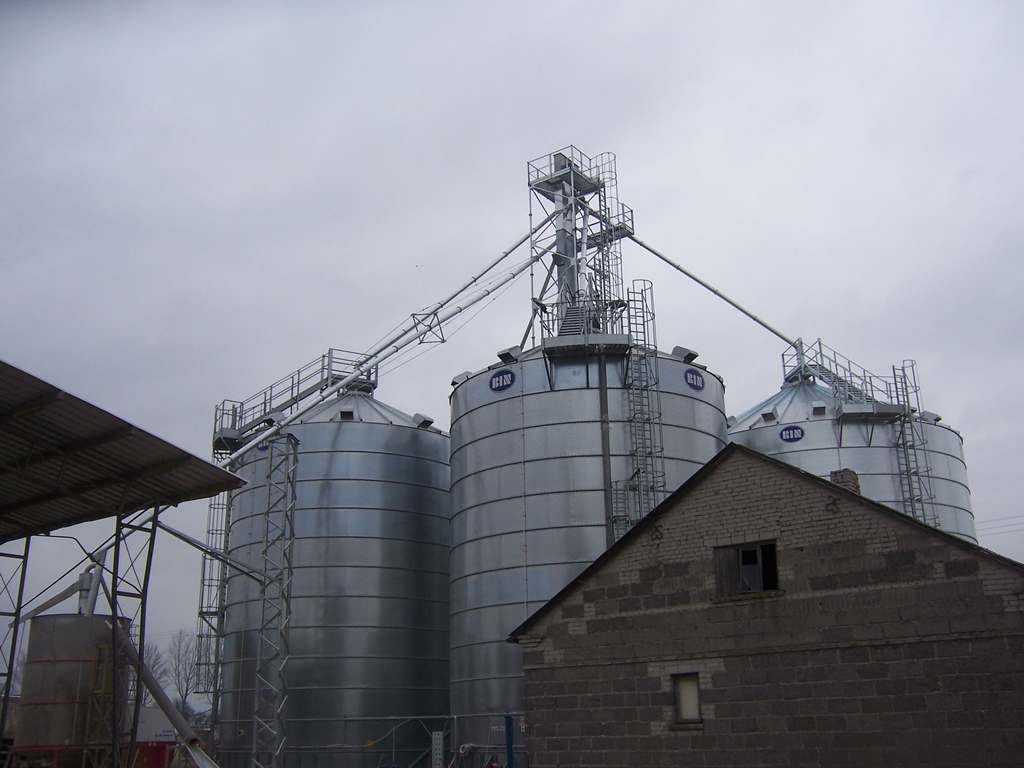

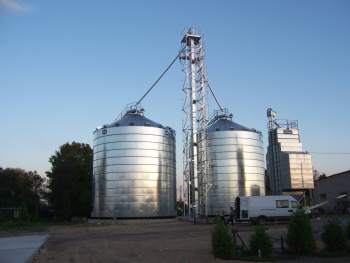

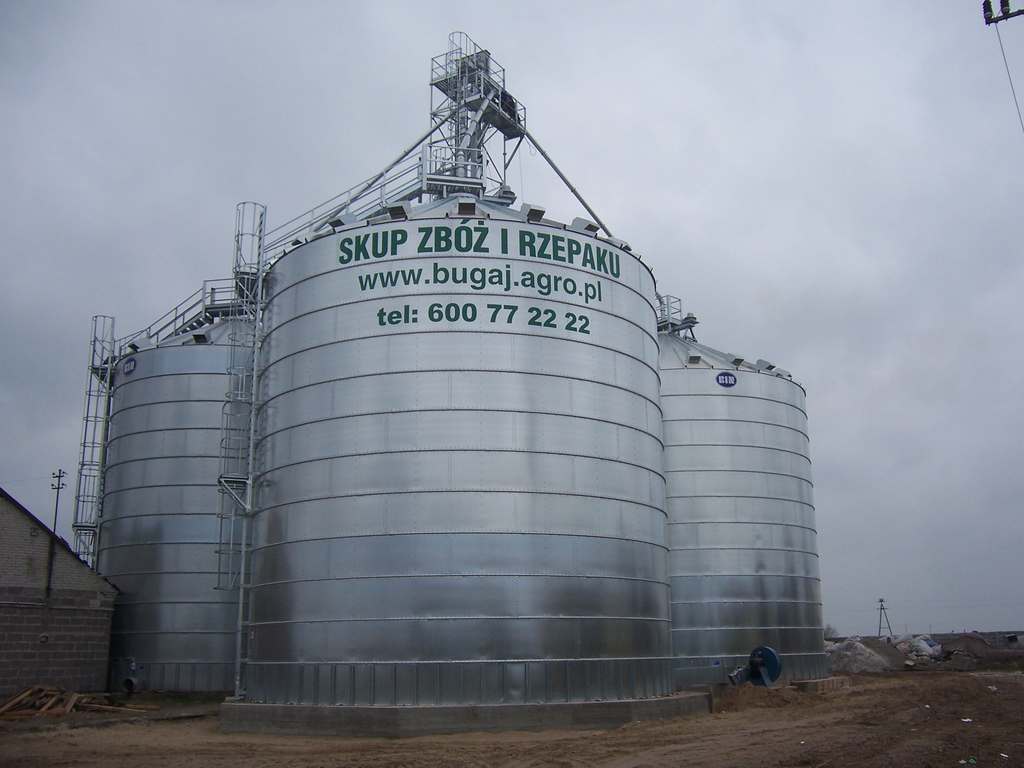

Silosy płaskodenne o ścianach z blachy płaskiej typu BIN1000 o średnicy 11,46m i ładowności od 948t do 1095t

BIN1000



Dane techniczne silosów typu BIN1000:

model

NBIN1001

NBIN1001W

pojemność (objętość)

1264m3

1460m3

ładowność dla pszenicy o ciężarze 750kg/m3

948t

1095t

wysokość do wlotu załadunkowego

14,72m

16,62m

średnica

11,46m

11,46m

masa netto elementów silosu

14596kg

16386kg

masa i ilość bloczków betonowych

1600szt. (14880kg)

1600szt. (14880kg)

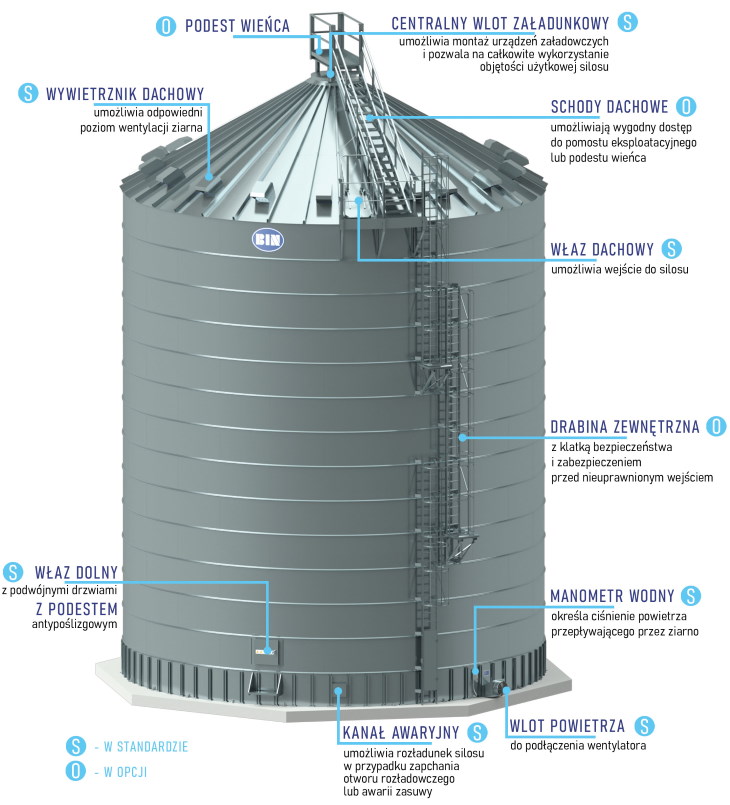

Wyposażenie standardowe:

  1. podstawowe elementy:
    • płaszcz z blachy płaskiej
    • kotwy do mocowania do fundamentu
    • dach zaprojektowany dla obciążenia śniegiem na grunt 1,6kN/m2
    • zestaw elementów złącznych stalowych z powłoką antykorozyjną
  1. środki dostępu:
    • właz dachowy z platformą dostępową i osłonami
    • drabina wewnętrzna z klatką bezpieczeństwa
    • właz dolny z podwójnymi drzwiami i z podestem antypoślizgowym
  1. wentylacja:
    • podłoga stalowa perforowana na całej powierzchni
    • wlot powietrza do podłączenia wentylatora o średnicy 400mm
    • manometr wodny
    • wywietrzniki dachowe 18szt.
  1. załadunek i rozładunek:
    • centralny wlot załadunkowy w szczycie dachu o średnicy 200mm
    • kanał awaryjny

Wyposażenie opcjonalne:

  1. środki dostępu:
    • drabina zewnętrzna z klatką bezpieczeństwa, zabezpieczeniem przed nieuprawnionym wejściem i podestem spoczynkowym
    • schody spiralne
    • schody dachowe
    • podest wieńca
    • pomost eksploatacyjny
  1. wentylacja:
    • wentylator tłoczący powietrze
    • uniwersalny wlot powietrza i rozdzielacz do podłączenia jednego wentylatora do dwóch silosów
    • wentylator wyciągowy na dachu OWS250-500+
    • sonda temperatury 12-punktowa dla silosu NBIN1001 i 14-punktowa dla silosu NBIN1001W
  1. załadunek i rozładunek:


Zalecany sposób załadunku i rozładunku:

załadunek

rozładunek

przenośnik kubełkowy PK250

ślimakowy przenośnik podpodłogowy PS220 współpracujący z wybierakiem PSW-1000



Rysunek techniczny silosu NBIN1001:

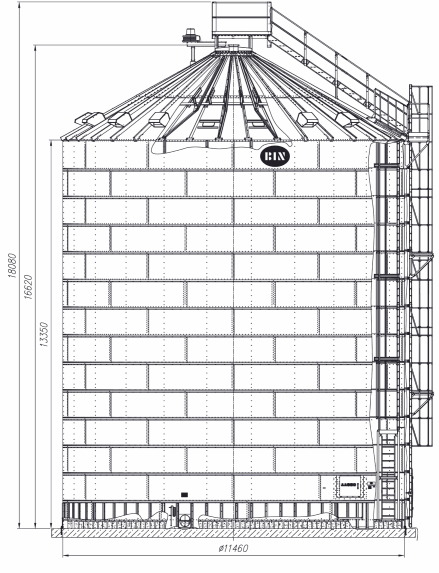

Rysunek techniczny silosu NBIN1001W:

NBIN1001w

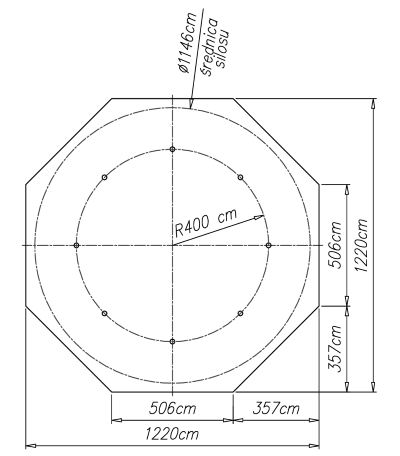

Wytyczne do wykonania płyty fundamentowej pod
silos typu BIN1000:

typ silosu

BIN1000

minimalna grubość płyty

30cm

minimalna klasa betonu

C20/25 (B25)

zbrojenie

stal żebrowana klasy A-II

podwójna siatka krzyżowo zbrojona

Φ16 co 20cm

otulina górna i dolna 5cm

siatki obrócone o 45°

ilość drenów (o)

8szt.
